序号

产品

名称

型号

工作室尺寸

（MM）

样品区尺寸

(两箱为提篮尺寸)

外形尺寸

（MM）

功率

（KW）

1

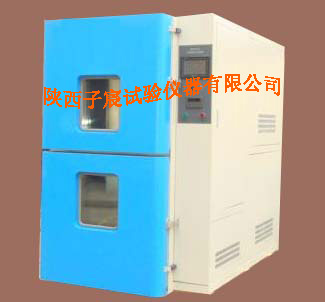

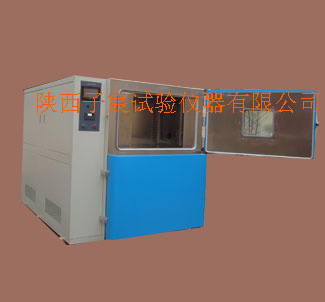

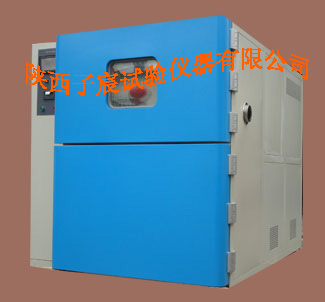

温度冲击试验箱

两箱式

WCD-01S2

500×540×600

300×460×350

1480×1240×1780

15

2

WCD-03S2

700×700×650

470×530×400

2200×1450×1970

21

3

WCD-05S2

800×800×780

670×580×400

2200×1450×2020

35

4

WCD-1S2

1020×950×1070

1000×730×750

1760×1460×2060

45

5

WCD-2S2

1020×950×2000

1000×730×1400

1760×1460×2960

60

6

三箱式

WCD-01S3

500×450×460

500×450×460

2100×1450×1870

25

7

WCD-02S3

670×650×460

670×650×460

2380×1600×1870

35

8

WCD-03S3

670×970×460

670×970×460

2380×2100×1870

45

9

WCD-05S3

670×970×780

670×970×780

2380×2100×2200

55

技术参数

温度冲击范围

-40～+150℃, -55～+150℃, -65～+150℃

高温箱

温度范围：60℃ ～ 200℃；温度波动度：≤±2℃

升温时间：60℃ ～ 200℃约35分钟（单独运转时）

      低温箱

温度范围：-75℃ ～ 20℃；温度波动度：≤±2℃

降温时间：20℃ ～ -75℃约90分钟（单独运转时）

转换时间

10±5S

温度回复时间

≤5min（与冷却水温、暴露温差、恒温时间、试样重量有关）

产品执行标准:

国军标GJB150.3-86；国军标GJB150.4-86；国军标GJB150.5-86；GJB150.5-86温度冲击试验； GB2324.22-89试验Na；GB2423.1-89试验A 低温试验方法；GB2423.2-89试验B 高温试验方法；GJB360.7-87温度冲击试验；GJB367.2-87温度冲击试验。

简要说明

标准配置:
1.两箱或三箱转换结构,可外接引线或负载。
2.三箱式温度循环冲击，试样物品完全静止.
3.循环过程自动控制，停留及转换时间可调
4.不锈钢内胆，蓄热式冷热冲击方式不需要其它液态制冷剂。
5.具有一箱多用功能，可分别做为低温试箱、高温试验箱及温度冲击箱使用.
6.控制部件：德国SIEMENS公司S7-200高端PLC 226实时控制单元，对试验箱中温度进行检测，根据内置的算法对加热系统和制冷系统进行调节，控制试验箱温度，并响应各种报警信号，做出智能的控制。
7.人机界面：采用德国SIEMENS 5.7”彩色显示屏 (256 色)彩色触摸屏，使用可靠，低维护，集成有各种数据接口。
8.智能数据管理系统，试验数据实时打印且打印间隔可调。
9.上位机计算机采用高级语言编制程序，可以方便地更改控制参数，查询，打印试验数据。
10.超温、超压、掉电、过电、缺水等多种安全保护装置，无触点固态继电器（SSR）触发方式。
制冷系统：
进口压缩机组（水冷，德国谷轮或比泽尔），复叠式制冷系统。
